Introduction
Modéliser un bel objet à l’écran ne garantit rien. Une géométrie qui ignore les limites du procédé additif se déforme, casse au retrait du plateau ou finit au rebut. Concevoir en vue de la fabrication avec l’impression 3D consiste justement à intégrer ces contraintes dès le premier trait, plutôt qu’à les découvrir après plusieurs heures d’impression ratée. Pour structurer votre démarche, appuyez-vous sur notre guide détaillant les étapes clés de la conception via imprimante 3D.
Cette compétence n’a jamais été aussi stratégique. En France, le marché de l’impression 3D est évalué entre 600 et 800 millions d’euros selon l’étude Xerfi consacrée à la filière. À mesure que les machines se démocratisent, la qualité de la conception devient le facteur qui distingue une pièce fonctionnelle d’un déchet plastique.La fabrication traditionnelle retire de la matière d’un bloc. La fabrication additive fait l’inverse : elle empile des couches successives. Cette différence fondamentale bouleverse la façon de dessiner une pièce. Là où l’usinage impose des contraintes d’outillage et d’accès, le procédé additif autorise des canaux internes, des contre-dépouilles, des formes organiques et la consolidation de plusieurs composants en un seul corps.
Cette liberté a un prix. Les porte-à-faux, les zones non soutenues et le retrait propre à chaque matériau doivent être anticipés. C’est tout l’enjeu de la démarche DFM (design for manufacturing) appliquée au monde additif : ajuster la géométrie pour qu’elle reste imprimable sans sacrifier la fonction. Concrètement, concevoir pour la fabrication avec l’impression 3D revient à maîtriser cinq leviers : l’épaisseur de paroi, l’orientation, la gestion des supports, les tolérances d’assemblage et le remplissage interne.
L’épaisseur de paroi est le premier critère à valider. Trop fine, une paroi se brise à l’impression. Trop épaisse, elle accumule la chaleur en son centre et se déforme au refroidissement. En FDM, elle doit correspondre à un multiple exact de la largeur d’extrusion. Avec une buse standard de 0,4 mm, privilégiez 0,8 mm, 1,2 mm ou 1,6 mm : une valeur intermédiaire oblige le slicer à combler un vide résiduel, ce qui fragilise la structure.
Les autres procédés obéissent à d’autres seuils. En SLA, la précision du laser autorise des parois autour de 0,4 mm, même s’il reste prudent de viser 0,8 mm pour une pièce fonctionnelle. En SLS, un minimum de 0,7 à 1,0 mm garantit la tenue mécanique. Pensez aussi à remplacer les angles internes à 90° par des congés arrondis : ils répartissent les contraintes et limitent les amorces de fissure.Une pièce imprimée en FDM n’est pas homogène. Sa résistance est anisotrope : elle cède plus facilement dans l’axe perpendiculaire aux couches. Orientez donc la pièce pour que les efforts principaux s’exercent dans le plan des couches, et non entre elles.
Les surplombs au-delà de 45° par rapport à la verticale exigent des structures de support. Ces supports consomment de la matière, allongent l’impression et laissent des marques après retrait. Pour les réduire, dessinez des chanfreins à 45°, des arcs autoportants et des ponts courts. Les technologies à lit de poudre comme le SLS échappent en partie à ce problème, la poudre non frittée soutenant la pièce ; prévoyez toutefois des trous d’évacuation d’au moins 3 mm pour extraire la poudre piégée dans les volumes creux. Pour comparer ces logiques d’un procédé à l’autre, notre panorama des outil et technologies 3D vous aidera à choisir la bonne approche.Assembler plusieurs pièces impose de tenir compte du retrait du matériau, du décalage entre couches et de la précision propre à chaque procédé. Les jeux fonctionnels varient sensiblement d’une technologie à l’autre, comme le résume le tableau ci-dessous.
| Technologie | Ajustement serré (mm) | Glissement libre (mm) | Point de vigilance |
| SLA (résine) | 0,10 à 0,15 | 0,20 à 0,30 | Haute précision, gérer les forces de pelage |
| SLS / MJF (poudre) | 0,20 à 0,25 | 0,40 à 0,50 | Prévoir l’extraction de la poudre non frittée |
| FDM (filament) | 0,25 à 0,35 | 0,50 à 0,60 | Compenser lignes de couches et retrait thermique |
Le choix du logiciel oriente tout votre flux de travail. Les modeleurs paramétriques (Fusion 360, SolidWorks, FreeCAD) conviennent aux pièces mécaniques et aux assemblages ; les modeleurs surfaciques ou de sculpture s’adressent aux formes organiques et artistiques. Une fois la modélisation achevée, l’export se fait généralement au format STL, OBJ ou 3MF, ce dernier embarquant davantage d’informations (couleurs, textures, maillage optimisé).

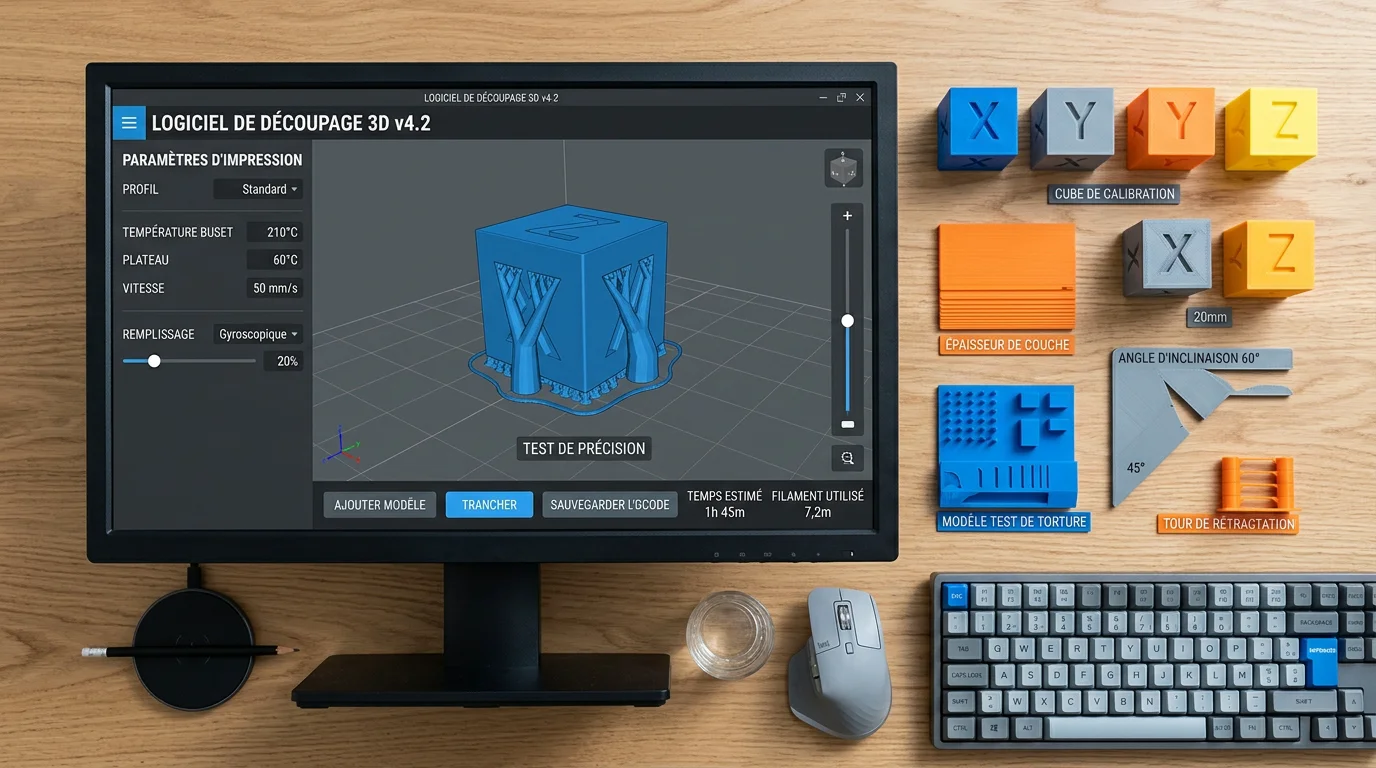

Le fichier passe ensuite dans un slicer qui le découpe en couches et génère le G-code envoyé à l’imprimante. C’est là que vous réglez hauteur de couche, remplissage, vitesse et supports. Pour bien distinguer les usages de chaque extension, consultez notre article expliquant quels sont les formats d’impression 3D. Une bonne préparation de fichier évite bien des reprises à l’étape de post-traitement.
Chaque matériau impose ses propres règles. Le PLA se conçoit facilement : faible retrait, bonne adhérence, surplombs tolérants. L’ABS et le nylon demandent un plateau chauffant, une enceinte fermée et des marges de retrait plus généreuses. En résine, inclinez la pièce de 10 à 30° pour réduire la surface de contact par couche et limiter les forces de pelage.
Côté remplissage, la relation entre densité et résistance n’est pas linéaire : doubler l’infill ne double pas la solidité. Pour un prototype visuel, 15 à 20 % suffisent ; pour une pièce sollicitée, 40 à 60 % avec un motif adapté font le travail. À l’échelle d’une petite série, épaissir la coque et intégrer des nervures de renfort dans le modèle CAO reste plus efficace que d’augmenter aveuglément le pourcentage de remplissage. Cette diversification des usages accompagne la croissance rapide du secteur : selon les projections de Wohlers Associates relayées par un média spécialisé, le marché de la fabrication additive industrielle passerait de 18,3 milliards de dollars en 2024 à 44,5 milliards d’ici 2029.Quand vous quittez le prototype unitaire pour la petite série, la démarche DFM prend tout son sens. Minimisez le nombre de pièces en consolidant plusieurs composants, préférez les emboîtements élastiques aux vis lorsque le procédé le permet, et documentez chaque paramètre validé (hauteur de couche, température, vitesse, orientation) dans une fiche technique pour garantir la répétabilité.
Cette montée en cadence s’appuie de plus en plus sur des cellules d’impression automatisées. Selon Mordor Intelligence, le marché de l’impression 3D automatisée pourrait passer de 2,13 milliards de dollars en 2024 à 10,10 milliards d’ici 2029. Pour maîtriser cette chaîne, du fichier CAO à la pièce finie, notre formation impression 3D FDM couvre le paramétrage complet du procédé le plus répandu.Réussir à concevoir pour la fabrication avec l’impression 3D tient à une discipline simple : anticiper les contraintes du procédé dès le fichier CAO plutôt que les subir sur le plateau. Épaisseurs calibrées, orientation réfléchie, tolérances ajustées au procédé et matériau bien choisi se traduisent par des pièces fonctionnelles dès le premier essai. Le temps investi en amont se récupère largement en aval, sous forme de moins de supports, moins de ponçage et moins de reprises. En France comme ailleurs, cette compétence de conception reste le meilleur investissement de tout praticien de la fabrication additive.
